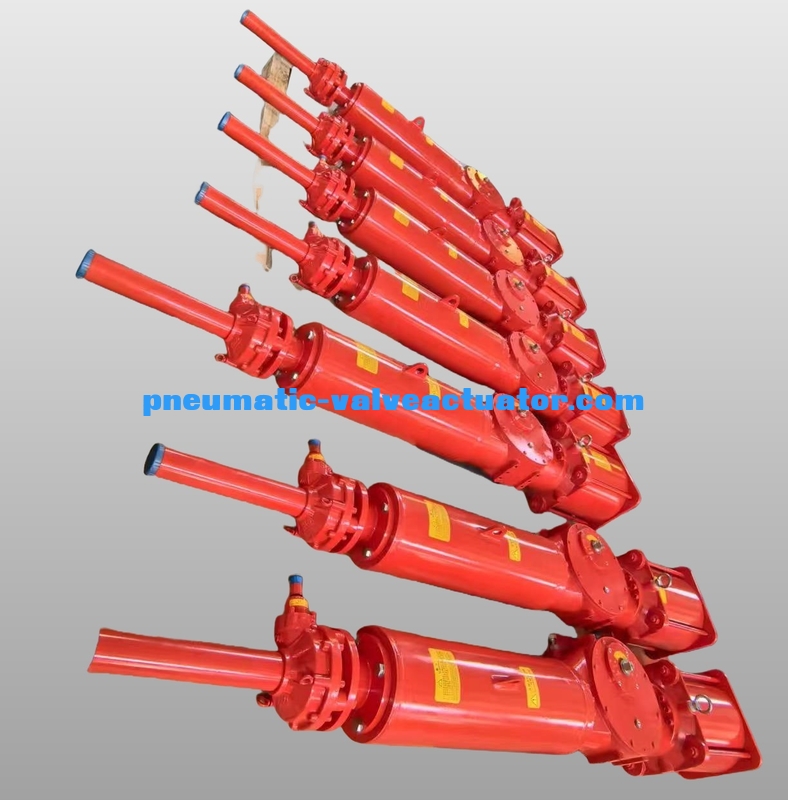

HPY बी सीरीज स्कॉच योक न्यूमेटिक एक्चुएटर डबल एक्शन सिंपल एक्शन

मुख्य विशेषताएं

स्कॉच योक एक्ट्यूएटर एक अत्यधिक मॉड्यूलर डिजाइन अवधारणा को अपनाते हैं और क्षेत्र विन्यास को सरल बनाने के लिए सिलेंडर मॉड्यूल (हाइड्रोलिक सिलेंडर मॉड्यूल), बॉक्स मॉड्यूल और स्प्रिंग मॉड्यूल में विभाजित होते हैं।उपयोगकर्ता वास्तविक उपयोग आवश्यकताओं के अनुसार कार्य मोड को लचीले ढंग से चुन सकते हैंयह विशेष उपकरण की आवश्यकता के बिना आसानी से एकल और डबल अभिनय, मैनुअल ऑपरेशन और अन्य मॉड्यूल के संयोजन और प्रतिस्थापन को महसूस कर सकता है।सिलेंडर या हाइड्रोलिक सिलेंडर मॉड्यूल एक तरफ या दोनों तरफ कॉन्फ़िगर किया जा सकता है.
मध्य शरीर और जूआ नरम लोहे या कास्ट स्टील से बने होते हैं, जूआ पिन उत्कृष्ट यांत्रिक प्रदर्शन के साथ मिश्र धातु स्टील से बना होता है,और मध्य शरीर के दोनों ओर फ्लैंज के समायोजन बोल्ट और बांधने वाले बोल्ट कक्षा 12 के हैं.9 पर्याप्त शक्ति सुनिश्चित करने के लिए। केंद्र शरीर का प्रसंस्करण उच्च प्रेषण सटीकता के लिए उच्च परिशुद्धता क्षैतिज मशीनिंग केंद्र द्वारा चार पक्षों पर एक-चरण मोल्डिंग है।
योक पिन का ट्रांसमिशन वर्ग तांबे के स्लाइडर संरचना से लैस है, जो चिकनी ट्रांसमिशन सुनिश्चित करता है।जूए के साथ सतह संपर्क बेहतर काम के चेहरे की रक्षा और सेवा जीवन का विस्तार कर सकते हैंएल्यूमीनियम कांस्य स्लाइडरों का पहनने का प्रतिरोध और स्व-चिकन प्रभावी रूप से संचरण दक्षता में सुधार कर सकता है।
हवा के कनेक्शन सामने और पीछे सममित रूप से फैलाए जाते हैं, जो लगाव पैनलों और कनेक्टिंग पाइपलाइनों को स्थापित करने के लिए सुविधाजनक है।दो हवा कनेक्शन गति के लिए ग्राहकों की मांगों को पूरा कर सकते हैंपाइप धागे के लिए विभिन्न प्रकार के वायु इंटरफेस उपलब्ध हैं। लिफ्टिंग रिंग को पूरे गुरुत्वाकर्षण केंद्र के अनुसार सेट किया जाता है, जो एक्चुएटर को उठाने के लिए सुविधाजनक है।रिंगों को डेक्रोस एंटी-जंग और प्रकाश प्रक्रिया के साथ इलाज किया जाता है.
