रैक और पिनियन वायवीय एक्ट्यूएटर
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | OEM |
| प्रमाणन | CE,ATEX,ISO9001 |
| मॉडल संख्या | AT32-AT400 |

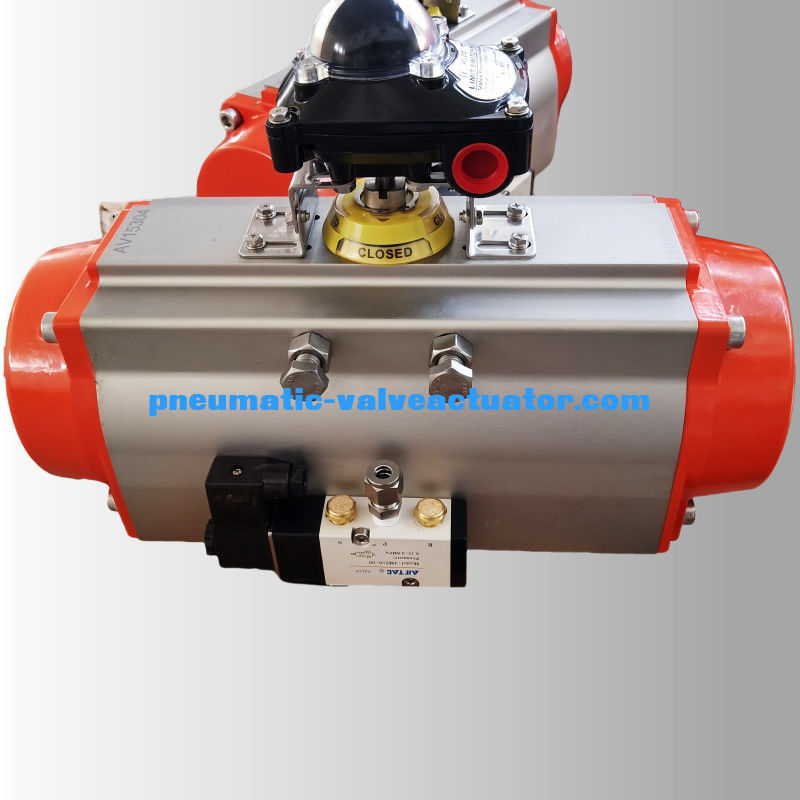

रैक और पिनियन क्वार्टर टर्न वायवीय रोटरी एक्ट्यूएटर कंट्रोल वाल्व
निविड़ अंधकार कारीगर
| सामग्री | एक्सट्रूडेड एल्यूमीनियम मिश्र धातु |
| घुमावदार कोण | 0~90 डिग्री |
| संरचना | रैक और पिनियन रोटरी एक्ट्यूएटर |
| कार्य दबाव | 2~8bar |
| सतह उपचार | कठोर एनोडाइजिंग |
| कार्य तापमान | सामान्य तापमानः -20oC ((-4°F) ~ 80oC (+176°F); उच्च तापमानः -15oC ((+5°F) ~ 150oC (+302°F); कम तापमानः -40oC ((-104°F) ~ 80oC (+176°F). |
| संबंध | NAMUR, ISO5211 और DIN3337 |
| आवेदन | गेंद वाल्व, तितली वाल्व, और घूर्णी मशीन |
| कप रंग | ग्रे, काले, आकाश नीले, गहरे नीले, लाल, नारंगी |
वायवीय एक्ट्यूएटर निर्माण
1, संकेतक
NAMUR के साथ वायवीय एक्ट्यूएटर पोजीशन इंडिकेटर लिमिट स्विच बॉक्स, पोजीशनर आदि जैसे सामानों को माउंट करने के लिए सुविधाजनक है।
2पिनियन
वायवीय एक्चुएटर पिनियन उच्च परिशुद्धता और एकीकृत है, निकेल-मिश्र धातु स्टील से बना है, जो ISO5211, DIN3337, NAMUR के नवीनतम मानकों के पूर्ण अनुरूप है।आयाम अनुकूलित किया जा सकता है और स्टेनलेस स्टील उपलब्ध है.
3, एक्ट्यूएटर बॉडी
विभिन्न आवश्यकताओं के अनुसार, एक्सट्रूडेड एल्यूमीनियम मिश्र धातु एएसटीएम 6005।पाउडर पॉलिएस्टर चित्रित (विभिन्न रंग उपलब्ध हैं जैसे नीला, नारंगी, पीली आदि ), पीटीएफई या निकेल लेपित।
4, अंत में कैप
वायवीय एक्ट्यूएटर विभिन्न रंगों में पेंट किए गए, पीटीएफई या निकेल लेपित डाई-कास्टिंग एल्यूमीनियम पाउडर पॉलिएस्टर।
5पिस्टन
ट्विन रैक पिस्टन हार्ड एनोडाइज्ड या गैल्वनाइजेशन के साथ कास्ट स्टील के साथ डाई-कास्टिंग एल्यूमीनियम से बने हैं।केवल पिस्टन को उल्टा करके घूर्णन को उल्टा करना.
6, यात्रा समायोजन
टो स्वतंत्र बाहरी ट्रैवलस्टॉप समायोजन बोल्ट खुले और बंद दोनों दिशाओं में आसानी से और सटीक रूप से ± 5° समायोजित कर सकते हैं।
7, उच्च प्रदर्शन वसंत
पूर्व-लोड किए गए कोटिंग स्प्रिंग्स को जंग प्रतिरोधी और अधिक सेवा जीवन के लिए उच्च-प्रदर्शन परीक्षण से बनाया जाता है,जो कि वसंतों की मात्रा को बदलकर टोक़ की विभिन्न आवश्यकताओं को पूरा करने के लिए सुरक्षित और सुविधाजनक रूप से समाप्त किया जा सकता है.
8, असर और गाइड
एल्यूमीनियम मिश्र धातु रैक पिनियन वायवीय एक्ट्यूएटर एयर क्वार्टर टर्न एक्ट्यूएटर ISO5211/DIN3337 धातुओं के बीच प्रत्यक्ष संपर्क से बचने के लिए कम घर्षण, लंबे जीवन वाली यौगिक सामग्री से बना है।रखरखाव और प्रतिस्थापन आसान और सुविधाजनक है.
9, ओ-रिंग
एनबीआर रबर ओ-रिंग मानक तापमान सीमाओं पर समस्या मुक्त संचालन प्रदान करते हैं। उच्च और निम्न तापमान अनुप्रयोगों के लिए विटोन या सिलिकॉन।
| मॉडल | ए | बी | सी | D | H×I | जी | एन | J | क | L | एम | हवाई कनेक्शन |
|
ATO32
|
110 | 45 | 45 | 20 | 50×25 | 12 | 9 | ए36 | M5 × 7.5 |
G1/8" |
||
| एटी040 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | ए50 | ए36 | M6×10 | M5 × 7.5 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | ए50 | ए36 | M6×10 | M5 × 7.5 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80×30 | 18 | 14 | ए70 | ए50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | ए70 | ए50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80×30 | 21 | 17 | ए70 | ए50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | ए70 | ए50 | M8×13 | M6×10 | NAMUR G1/4" |
| एटी105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | ए102 | ए70 | M10×16 | M8×13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | ए102 | ए70 | M10×16 | M8×13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | ए125 | ए102 | एम12×20 | M10×16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | ए125 | ए102 | एम12×20 | M10×16 | NAMUR G1/4" |
| एटी190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | ए140 | एम16×24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | ए140 | एम16×24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130×30 | 50 | 46 | ए165 | M20×25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130×30 | 50 | 46 | ए165 | M20×25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130×30 | 60 | 46 | ए165 | M20×25 | NAMUR G1/2" | ||
| एटी350 | 880 | 408 | 385 | 30 | 130×30 | 60 | 46 | ए165 | M20×25 | NAMUR G1/2" | ||
| एटी400 | 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | ए254 | ए165 | 8-एम16×25 | M20×25 | NAMUR G1/2" |
उत्पाद अनुप्रयोग
ए.टी. सीरीज के वायवीय एक्ट्यूएटर दो पिस्टन से बने होते हैं जो रैक और पिनियन द्वारा संचालित होते हैं। दो मॉडल हैं। एक डुअल एक्टिंग मॉडल है, और दूसरा स्प्रिंग रिटर्न मॉडल है,जो विभिन्न ज्वलनशील पदार्थों के अनुकूल हो सकता है, संक्षारक, धूल, मजबूत चुंबकीय क्षेत्र, विकिरण, कंपन संक्षारक वातावरण घर के अंदर या बाहर.
विद्युत ऊर्जा, पेट्रोकेमिकल, धातु विज्ञान, पेट्रोलियम, गैस, शहरी, निर्माण, जल निकासी, रासायनिक उद्योग, तेल शोधन, खनन, बिजली संयंत्र, धातु विज्ञान, वास्तुकला,औषधि, खाद्य, गैस, वैज्ञानिक अनुसंधान आदि।
