रैक और पिनियन वायवीय एक्ट्यूएटर
>
|
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | OEM |
| प्रमाणन | CE,ATEX,ISO9001 |
| मॉडल संख्या | AT32-AT400 |

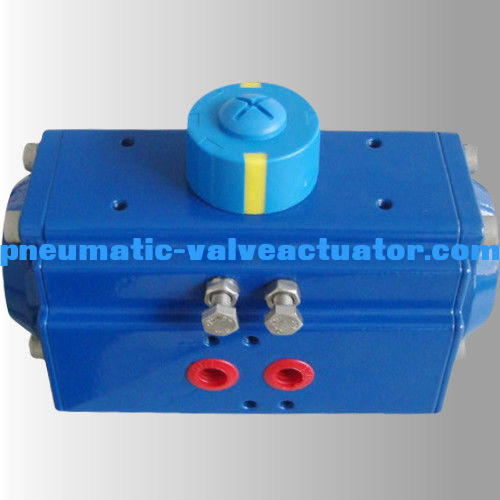

रैक और पिनियन PTFE कोटिंग ब्लू एक्ट्यूएटर के साथ वायवीय एक्ट्यूएटर
निविड़ अंधकार कारीगर
| सामग्री | एक्सट्रूडेड एल्यूमीनियम मिश्र धातु |
| घुमावदार कोण | 0~90 डिग्री |
| संरचना | रैक और पिनियन रोटरी एक्ट्यूएटर |
| कार्य दबाव | 2~8bar |
| सतह उपचार | कठोर एनोडाइजिंग |
| कार्य तापमान | सामान्य तापमानः -20oC ((-4°F) ~ 80oC (+176°F); उच्च तापमानः -15oC ((+5°F) ~ 150oC (+302°F); कम तापमानः -40oC ((-104°F) ~ 80oC (+176°F). |
| संबंध | NAMUR, ISO5211 और DIN3337 |
| आवेदन | गेंद वाल्व, तितली वाल्व, और घूर्णी मशीन |
| कप रंग | ग्रे, काले, आकाश नीले, गहरे नीले, लाल, नारंगी |
दोहरी क्रिया वाले वायवीय एक्ट्यूएटर
सीसीडब्ल्यू
बंदरगाह ए के लिए हवा पिस्टन को बाहर की ओर मजबूर करती है, जिससे पिनियन विपरीत दिशा में घूमता है जबकि बंदरगाह बी से हवा निकल रही है।
बंदरगाह बी के लिए हवा पिस्टन को अंदर की ओर धकेलती है, जिससे पिनियन घड़ी की दिशा में घूमता है जबकि बंदरगाह ए से हवा निकल रही है।
सीडब्ल्यू
बंदरगाह ए के लिए हवा पिस्टन को बाहर की ओर मजबूर करती है, जिससे पिनियन घड़ी की दिशा में घूमता है जबकि बंदरगाह बी से हवा निकल रही है।
बंदरगाह बी के लिए हवा पिस्टन को अंदर की ओर धकेलती है, जिससे पिनियन विपरीत दिशा में घूमता है जबकि बंदरगाह ए से हवा निकल रही है।
वसंत वापसी वायवीय actuators
सीसीडब्ल्यू
बंदरगाह ए के लिए हवा पिस्टन को बाहर की ओर धकेलती है, जिससे स्प्रिंग्स संकुचित हो जाती हैं, जबकि बंदरगाह बी से हवा निकल रही है।
बंदरगाह ए पर हवा के दबाव का नुकसान, स्प्रिंग्स में संग्रहीत ऊर्जा पिस्टन को अंदर की ओर मजबूर करती है। बंदरगाह ए से हवा निकलने के दौरान पिनियन घड़ी की दिशा में घूमता है।
सीडब्ल्यू
बंदरगाह बी के लिए हवा पिस्टन को बाहर की ओर धकेलती है, जिससे स्प्रिंग्स संपीड़ित हो जाती हैं, जबकि बंदरगाह बी से हवा निकल रही है।
बंदरगाह ए पर हवा के दबाव का नुकसान, स्प्रिंग्स में संग्रहीत ऊर्जा पिस्टन को अंदर की ओर मजबूर करती है। बंदरगाह ए से हवा निकलने के दौरान पिनियन घड़ी की दिशा में घूमता है।
वायवीय घुमावदार एक्ट्यूएटर का उपयोग गेंद वाल्व और तितली वाल्व में किया जाता है।
कम लागत, कॉम्पैक्ट डिजाइन, लंबे कार्य जीवन।
वायवीय एक्ट्यूएटर प्रकारः एकल क्रिया (प्रसव वापसी) या दोहरी क्रिया।
रंगः नारंगी, नीला, काला, गहरे ग्रे. हम OEM रंग और ब्रांड स्वीकार करते हैं.
वायवीय एक्ट्यूएटर का कामकाजी दबाव: 0.3~0.8MPa
नीचे का कनेक्शनः आईएसओ 5211
सोलेनोइड वाल्व मानक: नामुर
वायवीय एक्ट्यूएटर की सहायक सामग्रीः सीमा स्विच बॉक्स, सोलेनोइड वाल्व, पोजिशनर।
| मॉडल | ए | बी | सी | D | H×I | जी | एन | J | क | L | एम | हवाई कनेक्शन |
| ATO32 | 110 | 45 | 45 | 20 | 50×25 | 12 | 9 | ए36 | M5 × 7.5 |
G1/8" |
||
| एटी040 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | ए50 | ए36 | M6×10 | M5 × 7.5 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | ए50 | ए36 | M6×10 | M5 × 7.5 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80×30 | 18 | 14 | ए70 | ए50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | ए70 | ए50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80×30 | 21 | 17 | ए70 | ए50 | M8×13 | M6×10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | ए70 | ए50 | M8×13 | M6×10 | NAMUR G1/4" |
| एटी105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | ए102 | ए70 | M10×16 | M8×13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | ए102 | ए70 | M10×16 | M8×13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | ए125 | ए102 | एम12×20 | M10×16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | ए125 | ए102 | एम12×20 | M10×16 | NAMUR G1/4" |
| एटी190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | ए140 | एम16×24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | ए140 | एम16×24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130×30 | 50 | 46 | ए165 | M20×25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130×30 | 50 | 46 | ए165 | M20×25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130×30 | 60 | 46 | ए165 | M20×25 | NAMUR G1/2" | ||
| एटी350 | 880 | 408 | 385 | 30 | 130×30 | 60 | 46 | ए165 | M20×25 | NAMUR G1/2" | ||
| एटी400 | 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | ए254 | ए165 | 8-एम16×25 | M20×25 | NAMUR G1/2" |
उत्पाद अनुप्रयोग
एटी श्रृंखला रैक एंड पिनियन वायवीय एक्ट्यूएटर रैक और पिनियन द्वारा संचालित दो पिस्टन से बना है। दो मॉडल हैं। एक डुअल एक्टिंग मॉडल है, और दूसरा स्प्रिंग रिटर्न मॉडल है,जो विभिन्न ज्वलनशील पदार्थों के अनुकूल हो सकता है, संक्षारक, धूल, मजबूत चुंबकीय क्षेत्र, विकिरण, कंपन संक्षारक वातावरण घर के अंदर या बाहर.
विद्युत ऊर्जा, पेट्रोकेमिकल, धातु विज्ञान, पेट्रोलियम, गैस, शहरी, निर्माण, जल निकासी, रासायनिक उद्योग, तेल शोधन, खनन, बिजली संयंत्र, धातु विज्ञान, वास्तुकला,औषधि, खाद्य, गैस, वैज्ञानिक अनुसंधान आदि।
